X-DRS Floor Z-Arm

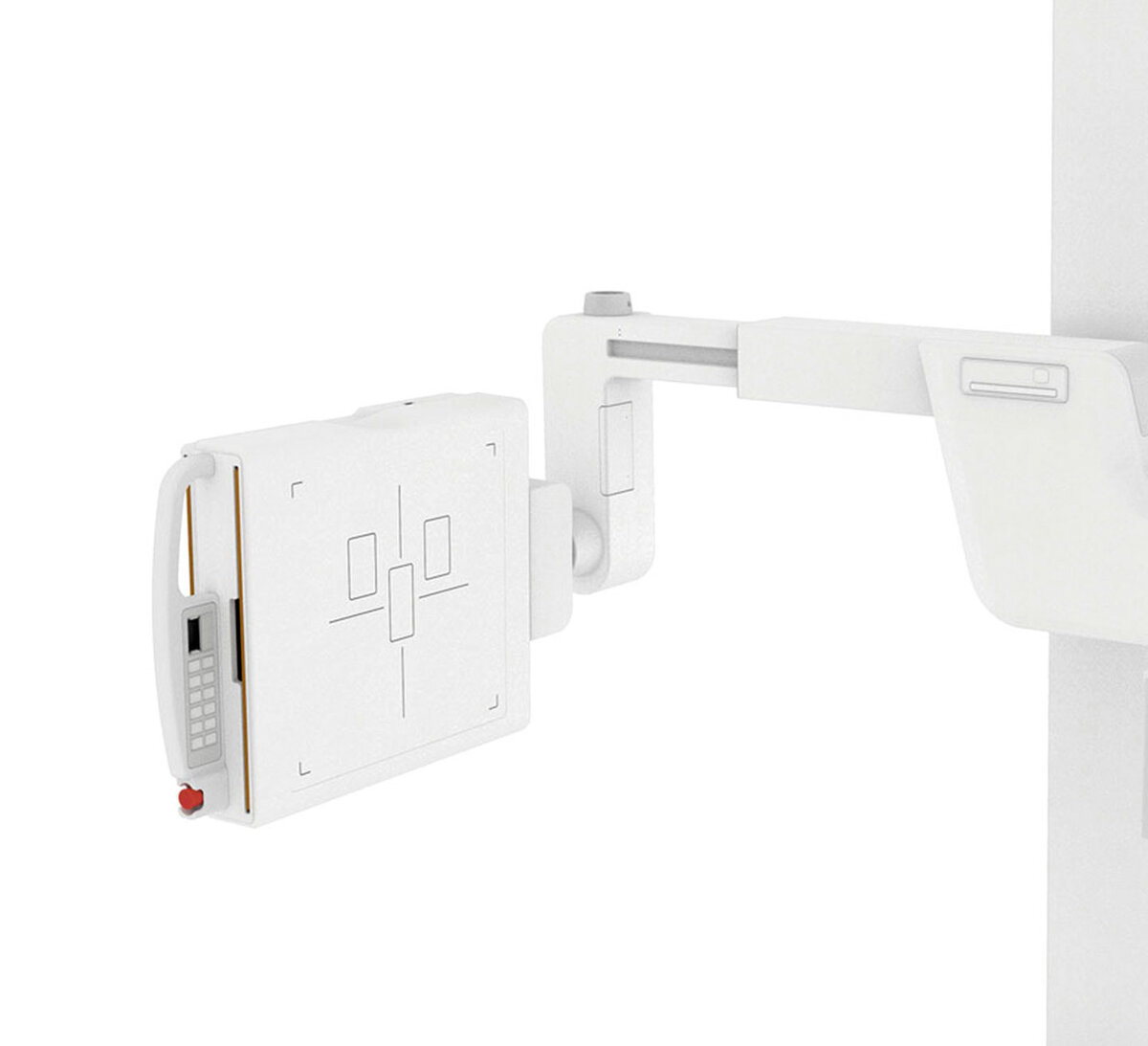

Das moderne Schwenkbügelsystem X-DRS Floor Z-Arm ist in allen Belangen darauf ausgelegt, die Bedienung und Einstellung so komfortabel wie möglich zu gestalten, um das Röntgenpersonal maximal zu unterstützen. Das Röntgensystem ist vollmotorisiert und entlastet Sie insbesondere dann, wenn Sie die Röntgenanlage ohne Unterbrechung und über einen längeren Zeitraum hinweg bedienen und dabei häufig Schrägaufnahmen erstellen müssen.
Positionieren Sie den Schwenkbügel einfach und ohne erforderlichen Kraftaufwand per Tastendruck: Am Touchscreen können Sie abgespeicherte Positionen für die jeweilige Röntgenuntersuchung auswählen, wobei selbst die Drehung der Buckylade inbegriffen ist – somit sind auch die Positionen für Schrägaufnahmen speicherbar.
Dank der vollständigen Motorisierung des Z-Arms steht Ihnen eine ausgefeilte Stitching-Option für Röntgenbilder zur Verfügung: Hier werden Querarm und Detektor jeweils so gedreht, dass die einzelnen Strahlenkegel alle vom selben Ursprung ausgehen. Nur so erreichen Sie eine optimale Überlappung der einzelnen Aufnahmen.
- Autopositionierung der Röntgenanlage entsprechend der Organprogramme des Systems
- Röntgenstrahler und Buckylade direkt miteinander verbunden und dadurch zentriert
- Laterale Röntgenaufnahmen: Seitliche Hüft- und Wirbelsäulenaufnahmen ohne Drehen möglich
- Stitching-Option: Automatisches Anfahren der Positionen für die benötigten Teilröntgenaufnahmen
Online Anfrage
Sie benötigen mehr Informationen zu unseren Produkten und Dienstleistungen?
Zum Formular
Powered by X-AQS EXAMION Röntgensoftware
Erzielen Sie hochwertige digitale Röntgenaufnahmen: Unsere Röntgensoftware X-AQS unterstützt selbst automatisches Stitching.
Technische Daten
| SID | 100 cm - 180 cm Motorische Bewegung |
| Höhenverstellung | Min. 40 cm Max. 170 cm Motorische Bewegung |
| Drehwinkel Querarm | - 30° - 120° Motorische Bewegung |
| Drehwinkel Strahler | ± 90° |
| Drehwinkel Bucky | ± 45° Motorische Bewegung |
| Steuerung | 10" Touch Screen |
| Bucky | Für CR-Kassetten und mobile Detektoren im Kassettenformat |
| Generator | CPI CMP 200 DR, 50 kW, max. 630 mA, max. 150 kV, AEC, Handschalter, 3 Phasen / N / PE, 400 V, inkl. Konsole Andere Generatoren auf Anfrage |
| Röhre | Varex RAD-14, Fokus 0,6 / 1,2 mm, 300 kHu, max. 150 kV, inkl. Hochspannungskabel, Gewicht 17,4 kg Optional: RAD 21, RAD 60 |
| Collimator | Manuell drehbar, LED-Lampe, integrierter Timer, Laserausrichtung |
| AEC | 3-Felder-Messkammer mit Kabel |
| DFP (optional) | Dosisflächenprodukt-Messgerät oder DFP-Kalkulation, automatische Integration in das X-AQS Röntgenjournal |
| Gewährleistung | 5 Jahre Gewährleistung auf Detektoren 1 Jahr Gewährleistung auf alle anderen Komponenten Erweiterte Gewährleistung auf Anfrage |
| Zertifizierung | CE 2460 |
| Detektor Auswahl | X-DR L WiFi | X-DR L WiFi Premium | X-DR XL WiFi | X-DR XL WiFi Premium |
| Pixel Größe | 150 μm | 100 μm | 139 μm | 100 μm |
| Pixel Matrix | 2.304 px x 2.800 px | 3.500 px x 4.300 px | 3.072 px x 3.072 px | 4.267 px x 4.276 px |
| Gewicht | 3,4 kg | 2,8 kg | 4,6 kg | 3,4 kg |
| Sicherheitsklasse | IPX1 | IP56 | IPX1 | IP56 |
| Flächenbelastung | 150 kg | 300 kg | 100 kg | 300 kg |
| Punktbelastung | 100 kg bei Ø 40 mm | 150 kg bei Ø 40 mm | 100 kg bei Ø 40 mm | 150 kg bei Ø 40 mm |
| Konfiguration | EXAMION X-AQS DICOM Modalität SCU • DICOM Worklist SCU • DICOM Store SCU |
| EXAMION X-AQS PACS • Integriertes Mini-PACS |
X-R Floor Z-Arm
Auf Wunsch ist die Röntgenanlage auch ohne Digitalisierungskomponneten erhältlich. Sprechen Sie uns an!
Haben Sie Fragen?
Ihr Ansprechpartner beantwortet Ihnen gerne persönlich alle Fragen zum X-DRS Floor Z-Arm.
Die tatsächliche Produktkonfiguration ist von der gewählten Ausstattung abhängig und kann sich von Land zu Land unterscheiden. Die in dieser Darstellung gezeigten Produkte und Produktausstattungen können in einzelnen Details vom aktuellen Lieferprogramm abweichen. Änderungen, die dem technischen Fortschritt dienen, sowie Irrtümer vorbehalten.
