X-DRS Floor Z-Arm Manual

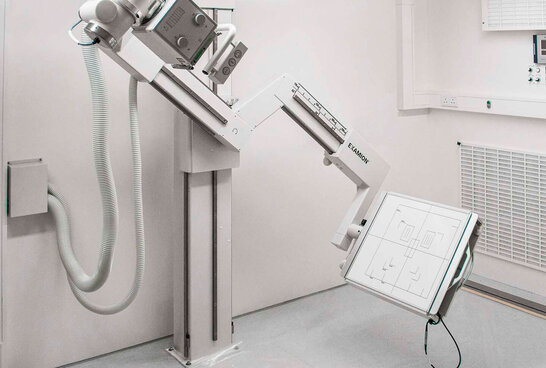

Um Röntgenuntersuchungen im Notfall in mobilen Containern und Trucks für Sie durchführbar zu machen, muss das entsprechende Röntgensystem vor allem zwei Eigenschaften erfüllen: Es muss platzoptimiert sein sowie in der Anwendung flexibel und vielseitig einsetzbar. Der Röntgenschwenkbügel X-DRS Floor Z-Arm Manual wurde daher gezielt für diese Bedingungen als platzsparende Röntgenlösung entwickelt. Er dient insbesondere zur Behandlung von Notfall- und Intensivpatienten, die lediglich im Liegen radiologisch untersucht werden können.
Mit dem erprobten, rein mechanischen Röntgensystem können Sie zusätzlich auch seitliche Röntgenbilder im Liegen aufnehmen. Die Patientenliege wird dann vor der Buckylade durch die Z-förmige Öffnung des Querarms hindurchgeschoben. Der klassische Anwendungsfall des Z-Arms sind seitliche Röntgen-Thoraxaufnahmen beim liegenden Intensiv- und Traumapatienten.
- Röntgenstrahler und Buckylade direkt miteinander verbunden und dadurch zentriert
- Optimal für kleine Krankenhäuser in abgelegenen Regionen, Feldkrankenhäuser, Containerkrankenhäuser und für den Einbau in einem LKW geeignet
Online Anfrage
Sie benötigen mehr Informationen zu unseren Produkten und Dienstleistungen?
Zum Formular
Powered by X-AQS EXAMION Röntgensoftware
Mit unserer hauseigenen Röntgensoftware stehen Ihnen die Röntgenaufnahmen in kürzester Zeit zur Befundung sowohl über den nativen als auch über den Webclient zur Verfügung.
Technische Daten
| Höhenverstellung | 27 – 160 cm, elektromagnetische Arretierung |
| Querarm | drehbar, Schrägbelichtung möglich, elektromagnetische Arretierung |
| SID | 120 – 200 cm |
| Bucky | Drehwinkel ± 90° |
| Gewicht | ca. 280 kg (inkl. Röhre, Tiefenblende, Bucky und Bodenplatte) |
| Generator | CMP 200 DR, 50 kW, max. 630 mA, max. 150 kV, max. 200 kHz, AEC, Handschalte, 3 Phasen/N/PE, 400 V, inkl. Bedienpult |
| Strahler | Toshiba E7252X, Doppelfokus 0,6 / 1,2 mm, 300 KHu, max. 150 kV, inkl. Hochspannungskabel, Gewicht ca. 18 kg |
| Tiefenblende | Manuell drehbar, LED, integrierter Timer, Buckyzentrierlaser |
| DFP | Dosisflächenprodukt-Messgerät, integriertes Display, automatische Integration in X-AQS Röntgen Journal |
| Messkammer | 3-Felder-Messkammer mit Kabel |
| Optional | Strahler: RAD-14, RAD-21 Weitere Generatoren auf Anfragen |
Standard-Gewährleistung 1 Jahr
X-R Floor Z-Arm Manual
Auf Wunsch ist die Röntgenanlage auch ohne Digitalisierungskomponneten erhältlich. Sprechen Sie uns an!
Haben Sie Fragen?
Wir informieren Sie gerne zu den speziellen Anwendungsfällen des X-DRS Floor Z-Arm Manual.
Die tatsächliche Produktkonfiguration ist von der gewählten Ausstattung abhängig und kann sich von Land zu Land unterscheiden. Die in dieser Darstellung gezeigten Produkte und Produktausstattungen können in einzelnen Details vom aktuellen Lieferprogramm abweichen. Änderungen, die dem technischen Fortschritt dienen, sowie Irrtümer vorbehalten.
