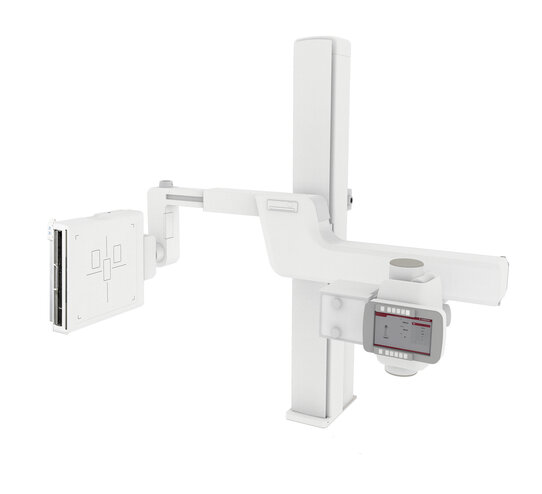

Digitales Schwenkbügelsystem X-DRS Floor Z-Arm

X-DRS Floor Z-Arm

Vollmotorisierte Röntgenanlage mit Schwenkbügel

X-DRS Floor Z-Arm

Das moderne Schwenkbügelsystem X-DRS Floor Z-Arm ist in allen Belangen darauf ausgelegt, die Bedienung und Einstellung so komfortabel wie möglich zu gestalten, um das Röntgenpersonal maximal zu unterstützen. Das Röntgensystem ist vollmotorisiert und entlastet Sie insbesondere dann, wenn Sie die Röntgenanlage ohne Unterbrechung und über einen längeren Zeitraum hinweg bedienen und dabei häufig Schrägaufnahmen erstellen müssen.

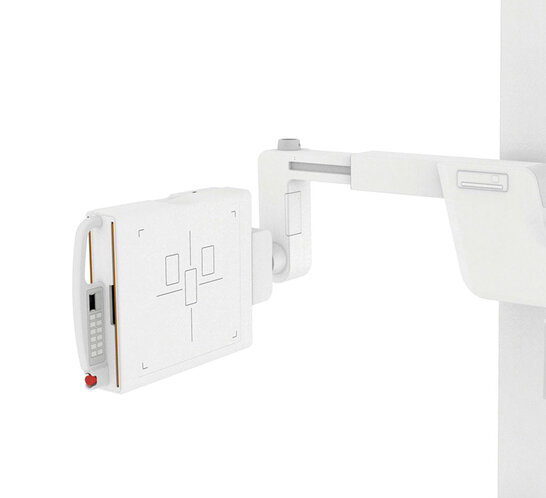

Positionieren Sie den Schwenkbügel einfach und ohne erforderlichen Kraftaufwand per Tastendruck: Am Touchscreen können Sie abgespeicherte Positionen für die jeweilige Röntgenuntersuchung auswählen, wobei selbst die Drehung der Buckylade inbegriffen ist – somit sind auch die Positionen für Schrägaufnahmen speicherbar.

Dank der vollständigen Motorisierung des Z-Arms steht Ihnen eine ausgefeilte Stitching-Option für Röntgenbilder zur Verfügung: Hier werden Querarm und Detektor jeweils so gedreht, dass die einzelnen Strahlenkegel alle vom selben Ursprung ausgehen. Nur so erreichen Sie eine optimale Überlappung der einzelnen Aufnahmen.

  • Autopositionierung der Röntgenanlage entsprechend der Organprogramme des Systems
  • Röntgenstrahler und Buckylade direkt miteinander verbunden und dadurch zentriert
  • Laterale Röntgenaufnahmen: Seitliche Hüft- und Wirbelsäulenaufnahmen ohne Drehen möglich
  • Stitching-Option: Automatisches Anfahren der Positionen für die benötigten Teilröntgenaufnahmen

Online Anfrage

Sie benötigen mehr Informationen zu unseren Produkten und Dienstleistungen?

Zum Formular

Telefonische Anfrage

Erreichbarkeit
Montag - Freitag: 8:00 - 17:00 Uhr

Jetzt anrufen

Vorteile des X-DRS Floor Z-Arm

Vollmotorisiertes Röntgensystem

Keine Bewegung muss bei der Bedienung noch mechanisch ausgeführt werden

Positionierung per Tastendruck

Auswahl abgespeicherter Positionen am Touchscreen, inkl. Positionen für Schrägaufnahmen

Platzsparende Abmessungen

Findet auch in kleinen Röntgenräumen ausreichend Platz

Powered by X-AQS EXAMION Röntgensoftware

Erzielen Sie hochwertige digitale Röntgenaufnahmen: Unsere Röntgensoftware X-AQS unterstützt selbst automatisches Stitching.

Mehr erfahren

Technische Daten

SID100 cm - 180 cm
Motorische Bewegung
HöhenverstellungMin. 40 cm
Max. 170 cm
Motorische Bewegung
Drehwinkel Querarm- 30° - 120°
Motorische Bewegung
Drehwinkel Strahler± 90°
Drehwinkel Bucky± 45°
Motorische Bewegung
Steuerung10" Touch Screen
BuckyFür CR-Kassetten und mobile Detektoren im Kassettenformat
GeneratorCPI CMP 200 DR, 50 kW, max. 630 mA, max. 150 kV, AEC,
Handschalter, 3 Phasen / N / PE, 400 V, inkl. Konsole
Andere Generatoren auf Anfrage
RöhreVarex RAD-14, Fokus 0,6 / 1,2 mm, 300 kHu,
max. 150 kV, inkl. Hochspannungskabel, Gewicht 17,4 kg
Optional: RAD 21, RAD 60
CollimatorManuell drehbar, LED-Lampe, integrierter Timer, Laserausrichtung
AEC

3-Felder-Messkammer mit Kabel

DFP (optional)Dosisflächenprodukt-Messgerät oder DFP-Kalkulation,                                          automatische Integration in das X-AQS Röntgenjournal
Gewährleistung5 Jahre Gewährleistung auf Detektoren
1 Jahr Gewährleistung auf alle anderen Komponenten
Erweiterte Gewährleistung auf Anfrage
ZertifizierungCE 2460
Detektor AuswahlX-DR L WiFiX-DR L WiFi
Premium
X-DR XL WiFiX-DR XL WiFi
Premium
Pixel Größe150 μm100 μm139 μm100 μm
Pixel Matrix2.304 px x 2.800 px3.500 px x 4.300 px3.072 px x 3.072 px4.267 px x 4.276 px
Gewicht3,4 kg2,8 kg4,6 kg3,4 kg
SicherheitsklasseIPX1IP56IPX1IP56
Flächenbelastung150 kg300 kg100 kg300 kg
Punktbelastung100 kg bei Ø 40 mm150 kg bei Ø 40 mm100 kg bei Ø 40 mm150 kg bei Ø 40 mm



KonfigurationEXAMION X-AQS DICOM Modalität SCU
• DICOM Worklist SCU
• DICOM Store SCU
 EXAMION X-AQS PACS
• Integriertes Mini-PACS

X-R Floor Z-Arm

Auf Wunsch ist die Röntgenanlage auch ohne Digitalisierungskomponneten erhältlich. Sprechen Sie uns an!

Haben Sie Fragen?

Ihr Ansprechpartner beantwortet Ihnen gerne persönlich alle Fragen zum X-DRS Floor Z-Arm.

+49 711 120 002 - 0

vertrieb@examion.com

Jetzt kontaktieren

Die tatsächliche Produktkonfiguration ist von der gewählten Ausstattung abhängig und kann sich von Land zu Land unterscheiden. Die in dieser Darstellung gezeigten Produkte und Produktausstattungen können in einzelnen Details vom aktuellen Lieferprogramm abweichen. Änderungen, die dem technischen Fortschritt dienen, sowie Irrtümer vorbehalten.
